Banco de Potencia portátil para Profesionales
DynoPro es un dinamómetro portátil de carretera rodante utilizado para medir potencia, par, aceleración y otros parámetros de vehículos de motor. Las mediciones se pueden realizar en vehículos con cualquier tipo de sistema de transmisión. Este dinamómetro está diseñado para ser utilizado por profesionales en una amplia gama de vehículos de carretera y de competición.

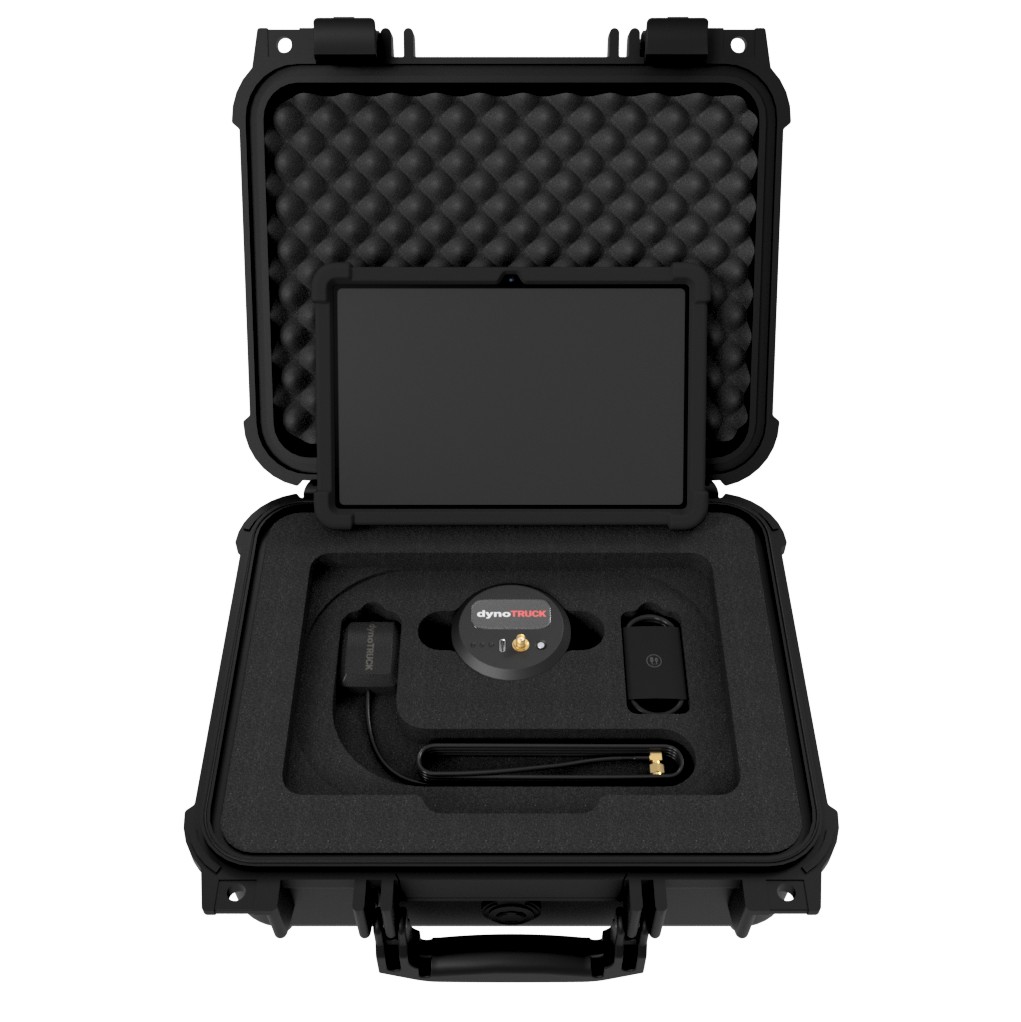

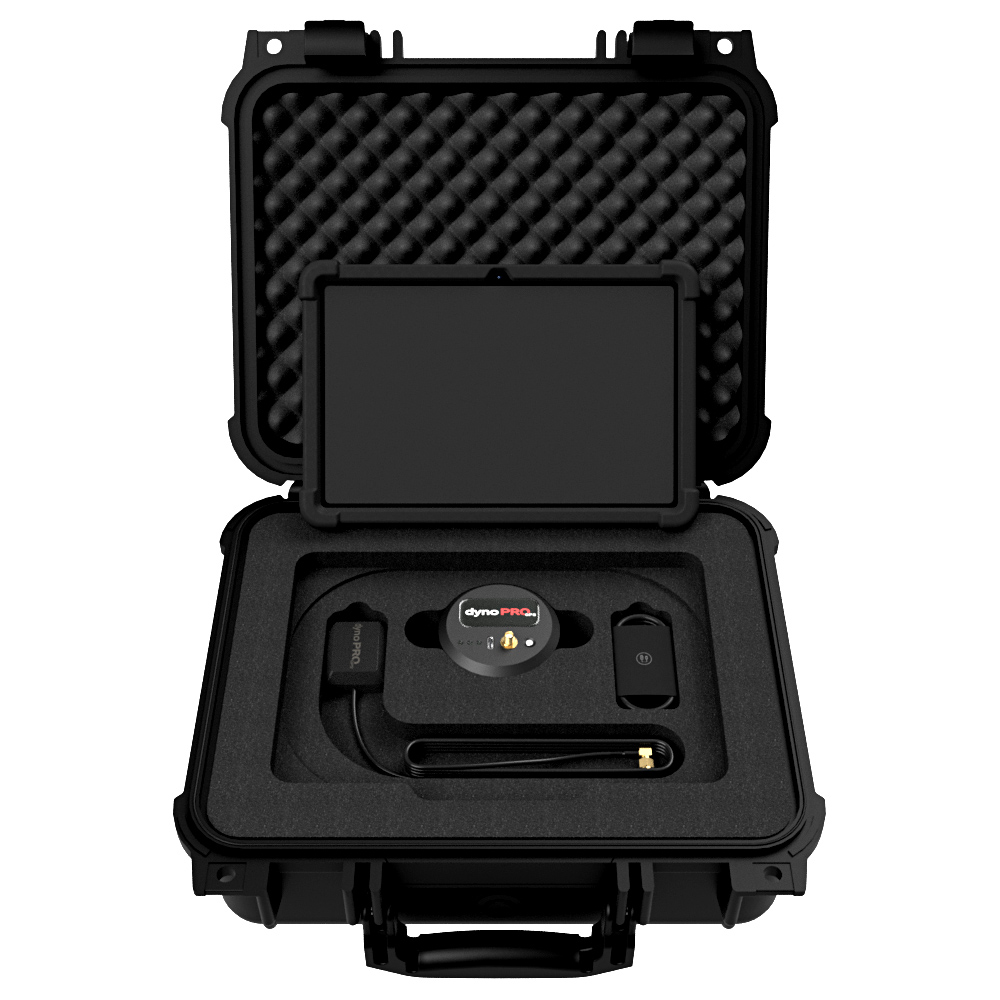

¿Qué hay en la caja?
Descubra una solución completa, todo en uno y versátil. Rápida y sin complicaciones de uso, efectividad garantizada. Dinamómetro de carretera portátil para uso profesional.
A – Funda protectora con inserto de espuma
B – Tablet (con la aplicación DynoPRO) en una funda protectora, cargador
C – Sonda Dyno – montada en la rueda del vehículo
D – adaptador OBD2
E – Kit de enchufe para sonda Dyno – 17 mm, 19 mm, 21 mm, 22 mm
F – Tornillo con rosca M12 para montar la Sonda Dyno y un tornillo M10 con arandela de resorte
G – Llave Allen de 8 mm, 10 mm y llave inglesa de 14 mm
Todos los elementos están hechos con máquinas de herramienta numéricas CNC. Los elementos de montaje están hechos de acero de calidad tratado térmicamente.
dynoPRO - Solución rápida y eficaz
El dispositivo se caracteriza por su carcasa compacta fabricada en aluminio y plástico.
La instalación del dispositivo tarda unos 2 minutos en estar listo para la medición.
Para la medición, se requiere el peso del vehículo y el tamaño del neumático (en el formato, por ejemplo, 205/55/16 o circunferencia en mm).
El dispositivo tiene una estación meteorológica incorporada para medir la temperatura y la presión atmosférica (-40 ° + 100 °, 300-1100hpa). Además, el dispositivo puede leer la temperatura atmosférica desde el conector OBD2.
La comunicación con la sonda DYNO y el adaptador OBD2 se realiza mediante el estándar Bluetooth. La sonda Dyno tiene una batería incorporada que permite aproximadamente 10 horas de funcionamiento. El adaptador OBD2 se alimenta del conector OBD2.
Además de la medición de potencia estándar, el dispositivo permite el registro de parámetros adicionales del motor a través del conector OBD2, p. Ej. presión de sobrealimentación, presión en el carril de inyección, temperatura de los gases de escape, etc., y colocarlos en un gráfico en relación con el gráfico de potencia o par.
El software, además de medir la potencia, permite el diagnóstico del controlador del motor en el estándar EOBD (identificación del controlador del motor y protocolo de diagnóstico, lectura y borrado de errores DTC, medición de valores reales).
Los resultados de la medición se presentan en 3 variantes. Actual, DIN70020, SAE J1349 y EEC. Error de repetibilidad de medición bajo el mismo procedimiento y condiciones por debajo del 1%.
El software no tiene limitaciones de tiempo ni de cantidad de operaciones.
Actualizaciones de software gratuitas. Soporte técnico. 2 años de garantía.
¡Instalación del dispositivo en tan solo 2 minutos!
El montaje y desmontaje rápido del dinamómetro le permite tomar medidas en cualquier lugar y en cualquier momento, que será más apreciado por talleres móviles.
Montaje y medición con dinamómetro dynoPRO
El montaje del dispositivo consta de 6 pasos sencillos;
- seleccionar el tamaño apropiado de la tapa para el tornillo de la rueda
- atornillar el casquillo junto con el pasador al tornillo de la llanta
- sonda aproximadamente centrada en el círculo y atornillada
- encender la sonda
- enchufar el conector OBD2 en la toma del vehículo
- encender la Tablet y ejecutar el software
La medición de la potencia en la mayoría de los casos requiere aproximadamente 1 km de la sección de la carretera, posiblemente sin pendientes.
El procedimiento de medición consta de los siguientes pasos:
- seleccionando el menú de MEDICIÓN
- determinando el perfil del vehículo medido (nombre, peso del vehículo, tamaño de la llanta, fuentes de la señal de rotación del motor de RPM, generalmente lectura de OBD2 o calibrada)
- Ejecución de potencia que consta de: inicio de la medición en el software arranque suave con el vehículo en primera y segunda marcha, poner la tercera marcha y acelerar rápidamente hasta el final del rango de rpm del motor, entonces póngalo en neutral y el programa comenzará a contar 10 segundos para calcular la resistencia a la rodadura y otros. El software calculará la potencia y el par, una vez terminado se lo presentará al usuario.
- Generación de informe de medición (el software genera informe en formato PDF, JPG o CSV y permite compartirlo a través de correo electrónico, etc.
d
dynoPRO User Interface and Sample Measurements
En el kit encontrará:
Pantalla de 10 ″, 16GB, WiFi, LTE con software dynoPRO y cargador.
la Tablet incluida en el juego tiene una carcasa de aluminio duradera y un protector de plástico. Junto con la Tablet, hay un cargador con un conector micro USB que, en combinación con un adaptador mini USB, le permite cargar la sonda Dyno.
Sonda Dyno inalámbrica Bluetooth, con estación meteorológica incorporada.
La sonda Dyno está hecha de aluminio y acero flexible. La comunicación tiene lugar en el estándar Bluetooth. Tiene sensores integrados de velocidad, clima, temperatura y presión atmosférica. La sonda funciona con batería; su tiempo de trabajo es de aproximadamente 10 horas. La batería se carga a través del conector mini USB, el adaptador se incluye en el set con el cargador. También se utiliza un cargador de Tablet para cargar la sonda.
Conector de diagnóstico Bluetooth OBD2 compatible con más de 10 protocolos de diagnóstico.
El adaptador OBD2 transmite la señal de RPM del vehículo y otros parámetros reales durante la medición en el estándar Bluetooth. Aparte del modo de medición de potencia, la sonda permite el diagnóstico de turismos que cumplen con el estándar OBD2.
La sonda permite la identificación del controlador del motor y el protocolo de diagnóstico, la lectura y eliminación de fallos, la medición en tiempo real de los parámetros disponibles desde el controlador del motor. Durante la medición, el usuario puede elegir cualquier parámetro en tiempo real, p. Ej. Aumente la presión en el múltiple de admisión, la temperatura del motor y otros proporcionados por el controlador del motor, y el programa los marcará automáticamente en el gráfico de medición de potencia.
Un juego de accesorios de montaje: 4 tipos de casquillos para tornillos de rueda, llaves allen y llaves planas.
Llave Allen de 8 mm, 10 mm y llave de 14 mm.
Un juego de enchufes para montar la sonda Dyno: 17 mm, 19 mm, 21 mm, 22 mm.
Tornillo con rosca M12 para fijar la sonda Dyno y un tornillo M10 con arandela de resorte.
Maletín duradero de estructura sólida, fabricado en polipropileno en combinación con ABS.
Especificaciones Técnicas
Sonda Dyno |
|---|
|
Adaptador OBD2 |
|---|
|
Tablet |
|---|
|
Maletín |
|---|
|
Información Adicional |
|---|
|
Archivos para descargar |
|---|
Guía de inicio rápido v2.3 |
dynoPRO es una gran alternativa / complemento al dinamómetro de chasis
Precio del juego completo: 3350 euros inc. IVA
